Sici światłowodowe - częśc 2
Jakie są opcje dotyczące instalacji, jak należy wybrać odpowiednią technologię? Prawidłowe zaprojektowanie instalacji, w zależności od warunków i potrzeb klienta pozwala uniknąć wielu problemów.
Wybór odpowiedniego rozwiązania:
Sieci światłowodowe są używane w wielu instalacjach, w różnych warunkach. Niektóre z nich wymagają specjalnych rozwiązań.
FTTH - Fiber-to-the-home jest to rodzaj instalacji, w której włókno światłowodowe prowadzone jes od punktu centralnego bezpośrednio do mieszkań użytkowników.
FTTB - Fiber-to-the-building lub Fiber-to-the-basement jest rozwiązaniem, w którym włókno prowadzone jest do piwnicy/pomieszczenia gospodarczego a z tamtąd sygnał rozprowadzany jest do mieszkań okablowaniem miedzianym
FTTA - F Jest to rozwiązanie wykorzystywane głównie przez operatorów komórkowych, w których komunikacja odbywa się za pośrednictwem światłowodu z centrali do anteny operatora telefonii komórkowej.
WAN, LAN, centra danych – okablowanie światłowodowe wykorzystywane jest zastępczo do okablowania miedzianego
Wybór odpowiedniego kabla światłowodowego - najważniejsze zasady:
- Określić warunki dla zastosowanego kabla
- Liczba włókien do transmisji
- Uwaga na kable z metalowym przewodnikiem (niebezpieczeństwo podczas instalacji dwóch potencjałów ziemi)
- Wybór kabla światłowodowego zgodnie z tym, co zaleca producent elementów aktywnych (62,5 / 125, 50/125, 9/125)
Rodzaje i zastosowanie kabli:
- Na długich trasach (ponad 10 km) i wysokiej przepustowości zaleca się wybranie włókna jednomodowego (SM) (9 mikronów OS1)
- Nowsze włókna wielomodowe, 50 mikronów OM3 jest lepszym wyborem pod względem wymagań dotyczących przepustowości (do 300 10G)
- Kable wewnętrzne są elastyczne. Kable które zawierają ścisłą tubę umożliwiają szybki dostep do włókien.
- Aplikacje zewnętrzne wymagają większej ochrony kabli przed wodą, szkodnikami (gryzoniami), itp. Kable zewnętrzne wymaga zwiększonej wytrzymałości na rozciąganie. Loose Tube Cable najlepiej spełniają te wymagania.
Układanie kabli światłowodowych - najważniejsze zasady:
- Koniec przewodu musi być opatrzony pieczęcią przeciwko tzw Blindness. -Wnikanie wilgoci i późniejsze zamarzanie może uszkodzić włókna
- Podczas układania zachować min. promień gięcia
- Minimalny promień gięcia kabla po instalacji musi wynosić od 10 do 15 razy średnica kabla
- Przy temperaturach zewnętrznych poniżej 0 ° C,istnieje możliwość uszkodzenia kabla
Terminacja kabli
- kabel -> konektory -> tacka spawów -> przełącznica ->szafa
- Zakończenie każdego włókna:
1) złącza klejenie (klej epoksydowy topliwy, MOLEX, AMP) -nie zalecane ze względu na tłumienie
2) Łącznik mechaniczny - tymczasowe rozwiązanie
3) pigtail do spawania

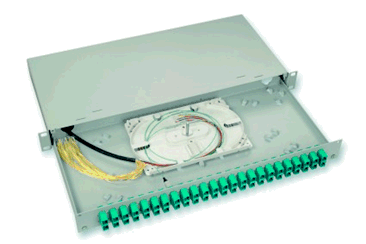

Przełącznica światłowodowa:

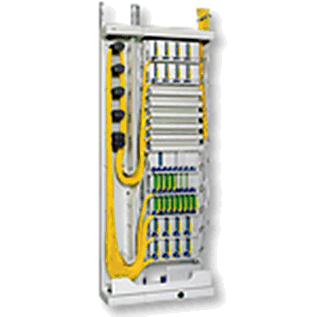

Szafa światłowodowa
Sieci światłowodowe są używane w wielu instalacjach, w różnych warunkach. Niektóre z nich wymagają specjalnych rozwiązań.
FTTH - Fiber-to-the-home jest to rodzaj instalacji, w której włókno światłowodowe prowadzone jes od punktu centralnego bezpośrednio do mieszkań użytkowników.
FTTB - Fiber-to-the-building lub Fiber-to-the-basement jest rozwiązaniem, w którym włókno prowadzone jest do piwnicy/pomieszczenia gospodarczego a z tamtąd sygnał rozprowadzany jest do mieszkań okablowaniem miedzianym
FTTA - F Jest to rozwiązanie wykorzystywane głównie przez operatorów komórkowych, w których komunikacja odbywa się za pośrednictwem światłowodu z centrali do anteny operatora telefonii komórkowej.
WAN, LAN, centra danych – okablowanie światłowodowe wykorzystywane jest zastępczo do okablowania miedzianego
Wybór odpowiedniego kabla światłowodowego - najważniejsze zasady:
- Określić warunki dla zastosowanego kabla
- Liczba włókien do transmisji
- Uwaga na kable z metalowym przewodnikiem (niebezpieczeństwo podczas instalacji dwóch potencjałów ziemi)
- Wybór kabla światłowodowego zgodnie z tym, co zaleca producent elementów aktywnych (62,5 / 125, 50/125, 9/125)
Rodzaje i zastosowanie kabli:
- Na długich trasach (ponad 10 km) i wysokiej przepustowości zaleca się wybranie włókna jednomodowego (SM) (9 mikronów OS1)
- Nowsze włókna wielomodowe, 50 mikronów OM3 jest lepszym wyborem pod względem wymagań dotyczących przepustowości (do 300 10G)
- Kable wewnętrzne są elastyczne. Kable które zawierają ścisłą tubę umożliwiają szybki dostep do włókien.
- Aplikacje zewnętrzne wymagają większej ochrony kabli przed wodą, szkodnikami (gryzoniami), itp. Kable zewnętrzne wymaga zwiększonej wytrzymałości na rozciąganie. Loose Tube Cable najlepiej spełniają te wymagania.
Układanie kabli światłowodowych - najważniejsze zasady:
- Koniec przewodu musi być opatrzony pieczęcią przeciwko tzw Blindness. -Wnikanie wilgoci i późniejsze zamarzanie może uszkodzić włókna
- Podczas układania zachować min. promień gięcia
- Minimalny promień gięcia kabla po instalacji musi wynosić od 10 do 15 razy średnica kabla
- Przy temperaturach zewnętrznych poniżej 0 ° C,istnieje możliwość uszkodzenia kabla
Terminacja kabli
- kabel -> konektory -> tacka spawów -> przełącznica ->szafa
- Zakończenie każdego włókna:
1) złącza klejenie (klej epoksydowy topliwy, MOLEX, AMP) -nie zalecane ze względu na tłumienie
2) Łącznik mechaniczny - tymczasowe rozwiązanie
3) pigtail do spawania
Przełącznica światłowodowa:
Szafa światłowodowa
4/4/2013
