Sieci światłowodowe - część 1
Jak działa sieć światłowodowa? Z czego się składa? Jakie przynosi korzyści?
Światłowody mają znacznie większe możliwości transferu danych. W porównaniu z okablowaniem miedzianym mają szersze pasmo przenoszenia i umożliwiają komunikację na dłuższych dystansach. Historia światłowodów sięga lat 70-tych, kiedy to powstał pierwszy światłowód i pierwszy komercyjny system. Początkowo łączono kontynenty, kraje oraz większe miasta. Dzisiaj światłowody są stosowane zarówno w sferze komercyjnej (ISP - Tripple Play), branży sieciowej, centrach danych, lotnictwie, statkach, samochodach, CCTV ...
Śieci światłowodowe skłądają się z następujących części:

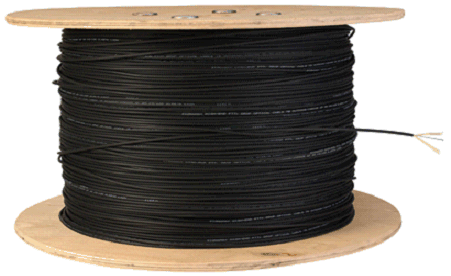

1. Kable światłowodowe
Kable są klasyfikowane w zależności od środowiska, w którym są używane:
- Wewnętrzne - instalacje wewnątrz budynków
- Na zewnątrz - montaż na zewnątrz
- Uniwersalny - montaż wewnątrz i na zewnątrz
- Specjalne - w różnej izolacji ochronnej, np Przeciwko agresywnemu środowisku.
Według typu:
- multimode do 2km
Konstrukcyjnie kable światłowodowe skłądają się z włókien światłowodowych, elementów wzmacniających i powłoki zewnęrznej.

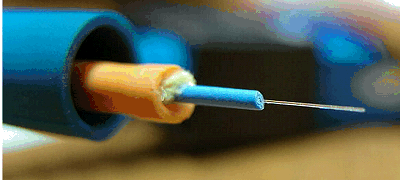

Włókna światłowodowe:
Są to transparentne włókna ze szkła kwarcowego pokrywane warstwami ochronnymi. Często dla lepszej ochrony umieszcza się je w tubach wypełnionych żelem.
Włókna zbudowane są z:
- rdzeń– Środek światłowodu, gdzie przechodzi światło
- płaszcz – warstwa pokrywająca rdzeń, na styku rdzenia i płąszcza następuje odbicie światła
- powłoka ochronna – ochrania powyższe warstwy przed wpływem zewnętrznym
2. Zakończenie trasy światłowodowej:
Podobnie jak w okablowaniu miedzianym tak i w światłowodach trasy schodzą się w szafie gdzie można wykonywać ich przełączanie. Aby było to możliwe włókna światłowodowe muszą zostać zakończone złączami.
Dodatkowo są jeszcze mniej popularne FC, MT-RJ, E2000.
3. Pozostałe komponenty trasy światłowodowej:
- przełącznica– puszka plastikowa do montażu do ściany lub za pomocą specjalnego adaptera do słupa. Posiada miejsca na spliter, wbudowaną tackę spawów oraz pole komutacyjne.
- mufy – do łączenia kabli światłowodowych metoda spawania
- tacka spawów - do układania osłonek spawów
-osłonki spawów
- mufa światłowodowa - do połączenia dwóch kabli światłowodowych
- pigtail światłowodowy – pojedyńcze włókno zakończone złączem
- Patchcordy światłowodowe - odcinek kabla zakończony złączami z obu stron
Znaczenie i korzyści z sieci światłowodowych:
- Niewrażliwość na zakłócenia elektryczne i magnetyczne
- możliwość zainstalowania równolegle do przewodów zasilających bez zakłóceń z zewnątrz i przesłuchów
- pełna izolacja galwaniczna między nadajnikiem a odbiornikiem
- Niskie tłumienie - większa odległość
- Wysoka przepustowość
- Bezpieczeństwo w ruchu
- Dziś porównywalnie cenowo z okablowania miedzianym
Śieci światłowodowe skłądają się z następujących części:
1. Kable światłowodowe
Kable są klasyfikowane w zależności od środowiska, w którym są używane:
- Wewnętrzne - instalacje wewnątrz budynków
- Na zewnątrz - montaż na zewnątrz
- Uniwersalny - montaż wewnątrz i na zewnątrz
- Specjalne - w różnej izolacji ochronnej, np Przeciwko agresywnemu środowisku.
Według typu:
- multimode do 2km
- 62,5/125 – większy rdzeń, więcej modów, mniejsza przepustowość
- 50/125 – mniejsza średnica rdzenia, mniej modów, większa przepustowość
- 9/125 – jeden mod, duże szerokość pasma
Konstrukcyjnie kable światłowodowe skłądają się z włókien światłowodowych, elementów wzmacniających i powłoki zewnęrznej.
Włókna światłowodowe:
Są to transparentne włókna ze szkła kwarcowego pokrywane warstwami ochronnymi. Często dla lepszej ochrony umieszcza się je w tubach wypełnionych żelem.
Włókna zbudowane są z:
- rdzeń– Środek światłowodu, gdzie przechodzi światło
- płaszcz – warstwa pokrywająca rdzeń, na styku rdzenia i płąszcza następuje odbicie światła
- powłoka ochronna – ochrania powyższe warstwy przed wpływem zewnętrznym
2. Zakończenie trasy światłowodowej:
Podobnie jak w okablowaniu miedzianym tak i w światłowodach trasy schodzą się w szafie gdzie można wykonywać ich przełączanie. Aby było to możliwe włókna światłowodowe muszą zostać zakończone złączami.
SC, LC, ST
Dodatkowo są jeszcze mniej popularne FC, MT-RJ, E2000.
3. Pozostałe komponenty trasy światłowodowej:
- przełącznica– puszka plastikowa do montażu do ściany lub za pomocą specjalnego adaptera do słupa. Posiada miejsca na spliter, wbudowaną tackę spawów oraz pole komutacyjne.
- mufy – do łączenia kabli światłowodowych metoda spawania
- tacka spawów - do układania osłonek spawów
-osłonki spawów
- mufa światłowodowa - do połączenia dwóch kabli światłowodowych
- pigtail światłowodowy – pojedyńcze włókno zakończone złączem
- Patchcordy światłowodowe - odcinek kabla zakończony złączami z obu stron
Znaczenie i korzyści z sieci światłowodowych:
- Niewrażliwość na zakłócenia elektryczne i magnetyczne
- możliwość zainstalowania równolegle do przewodów zasilających bez zakłóceń z zewnątrz i przesłuchów
- pełna izolacja galwaniczna między nadajnikiem a odbiornikiem
- Niskie tłumienie - większa odległość
- Wysoka przepustowość
- Bezpieczeństwo w ruchu
- Dziś porównywalnie cenowo z okablowania miedzianym
12/12/2012
